軒鄴測控

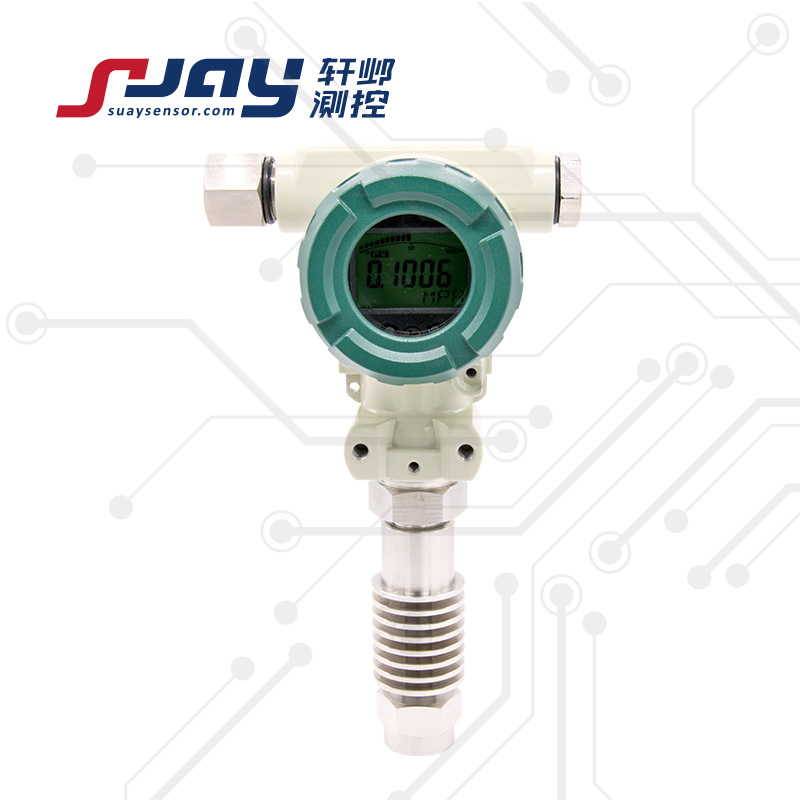

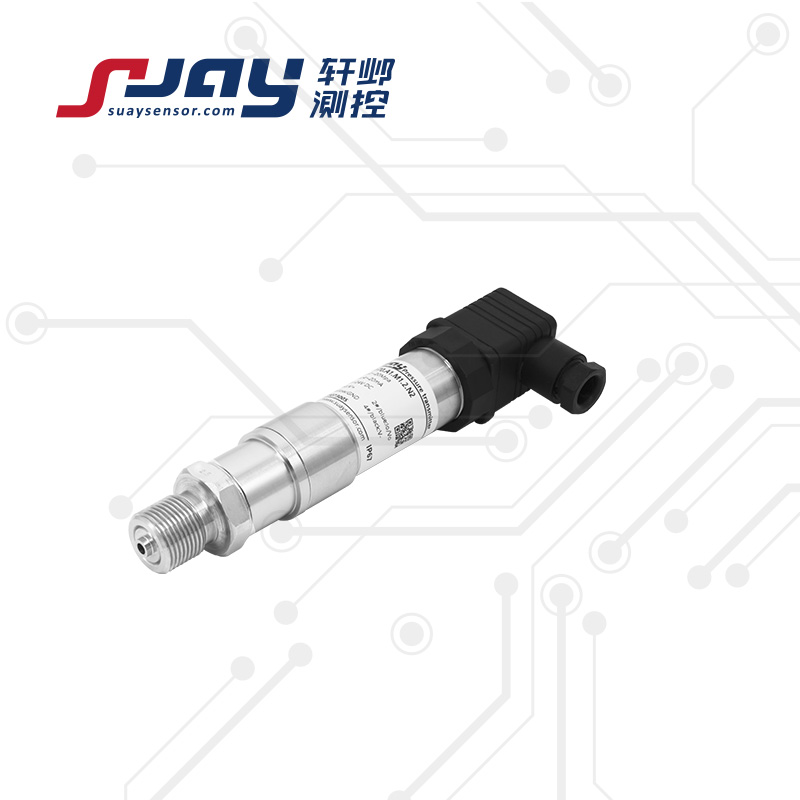

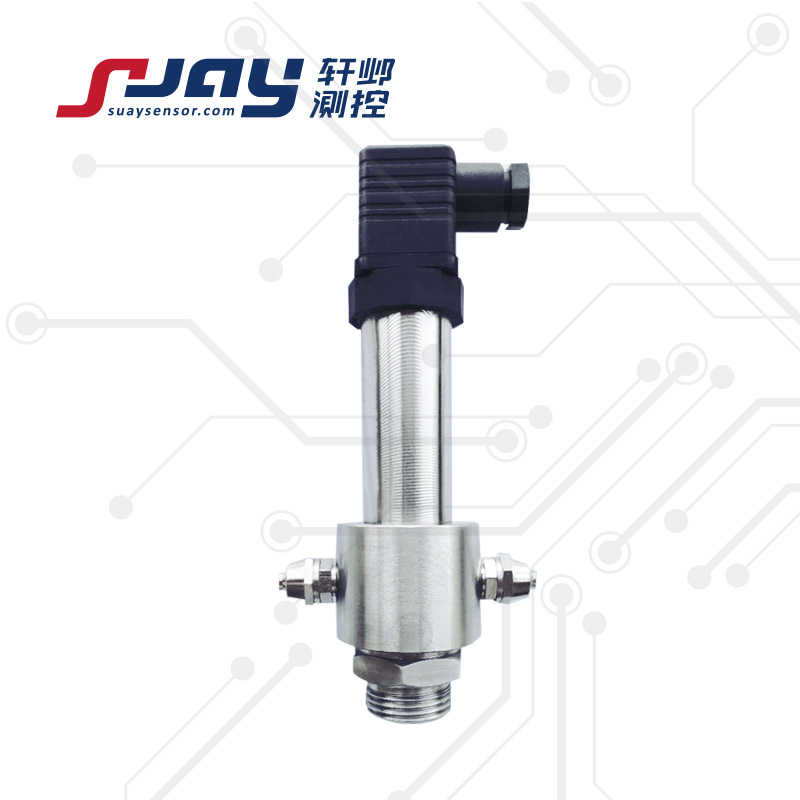

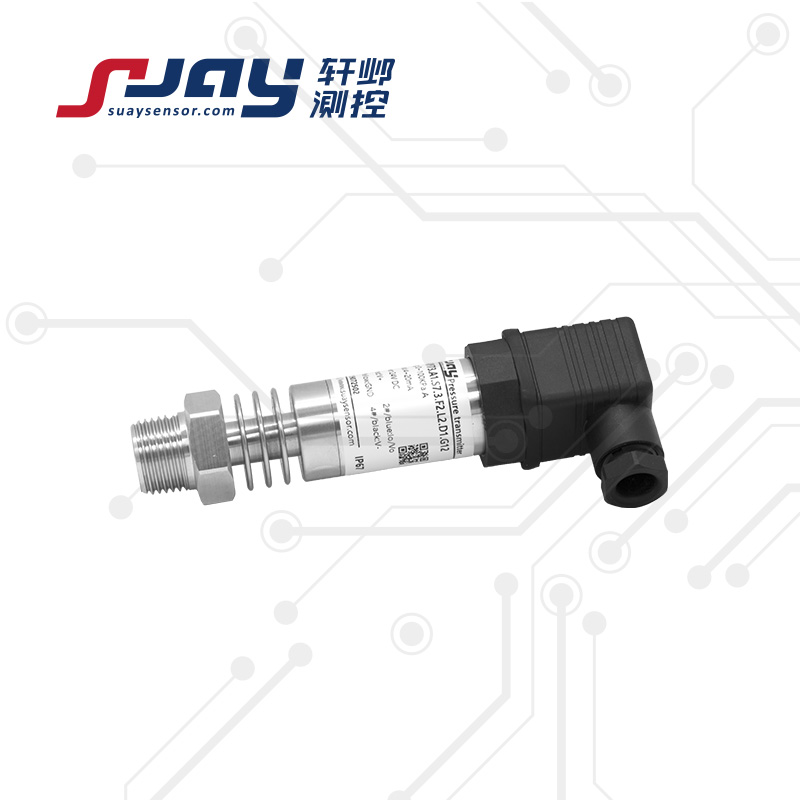

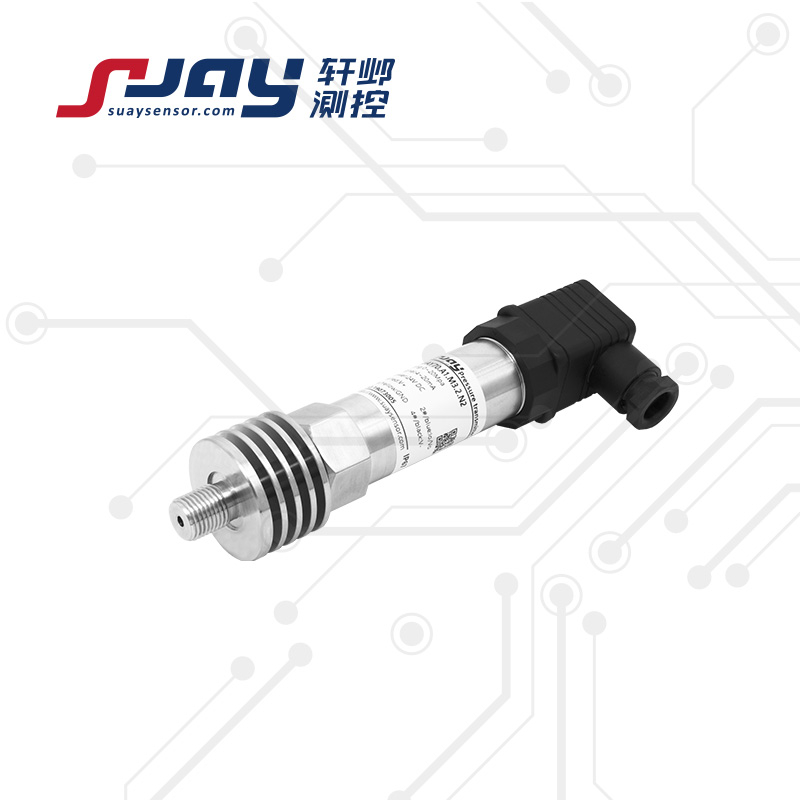

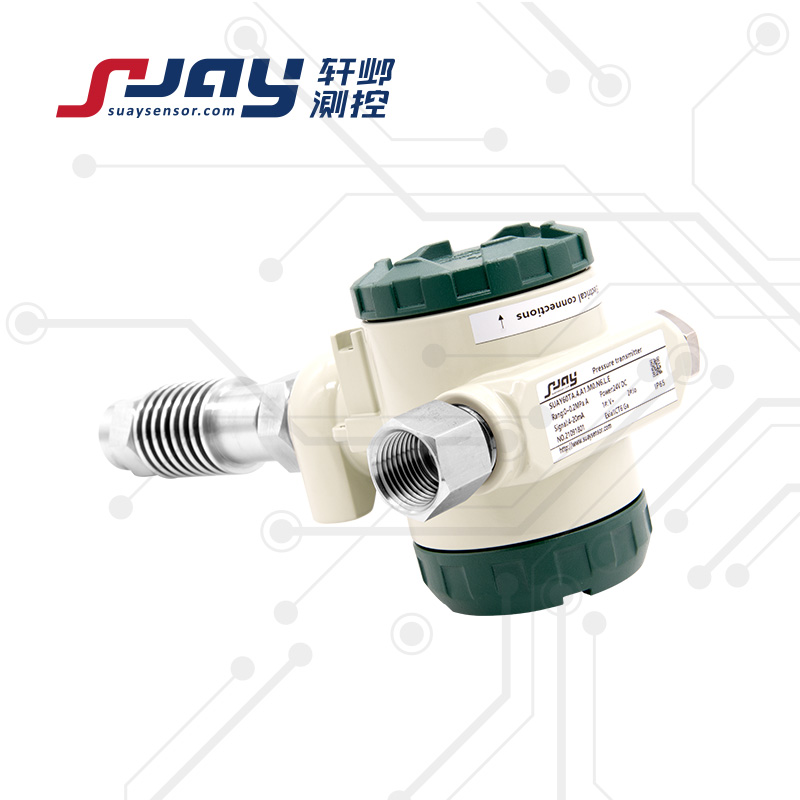

SUAY70高溫壓力變送器

  • 所屬分類:壓力類
  • 產品標簽:

    SUAY70 高溫壓力變送器采用耐高溫的硅鈦藍寶石技術的感壓膜片作為核心,可直接測量程200℃介質的壓力,特殊結構設計可測到450℃,匹配特殊的溫度補償和片上線性修正技術,使其在寬泛的溫區內有著極好的綜合性能。測量范圍-0.1~160Mpa,可根據用戶要求選擇量程。

產品范圍
  • 高溫蒸汽測量

  • 航空航天

  • 井下頁巖氣測壓

  • 電廠電站

  • 天然氣管道測壓

  • 熱力供暖

  • 石油石化運輸

  • 能源環保

SUAY70高溫壓力變送器

產品詳情

SUAY70 高溫壓力變送器采用耐高溫的硅-藍寶石技術的感壓膜片作為核心,匹配特殊的溫度補償和片上線性修正技術,使其在寬泛的溫區內有著良好 的綜合性能。藍寶石材料對溫度變化極不敏感,在-40 至380℃的高溫下,也有著ji佳的彈性力敏特性,不會產生疲勞、滯后、PN 節漂移等現象,并且抗輻射性能優異。耐磨損、抗疲勞的鈦合金感壓膜片,使該系列產品不僅可以承受高溫,更兼具良好的耐用性、抗沖擊性。利用β相高溫力敏材料與合理的結構設計,可將溫度擴展至 450-850℃。該系列壓力傳感器測溫范圍寬,壓力量程覆蓋范圍廣,綜合精度高且穩定性好,測量介質兼容性好,廣泛應用航空航天、航海及造船、石油化工、電廠電站、油田壓力、食品、醫藥、環保、科研院所等針對高溫流體的精準測量,是極佳的高溫壓力測量解決方案。

可根據用戶的具體要求特殊設計、定制,滿足各種實際應用需求。

高溫壓力變送器特點:

  • 工作溫度范圍寬:-40-380℃

  • 量程范圍寬:-100KPa~0···100KPa···260MPa

  • 藍寶石-鈦合金膜片,耐磨損、抗疲勞,防腐蝕,可用于復雜工況

  • 綜合精度高,可進行分段式補償

  • 結構可定制,以適應不同工況,延伸產品適用范圍

高溫壓力傳感器性能指標:

測量范圍-100KPa~0···10KPa···1MPa···260MPa
測量介質與316不銹鋼兼容的氣體或液體
靜態精度①±0.15%FS     ±0.25%FS        ±0.5%FS        ±1%FS
信號輸出/供電4-20mA  0-5V  0-10V  1-5V 12-30VDC(典型24VDC)
0.5-4.5V5VDC/12-30VDC(典型24VDC)
數字信號輸出RS4855VDC/5-16VDC/24VDC
工作溫度
補償溫度
-40~125℃-40~150℃-40~200℃-40~250℃-40~450℃
-20~80℃-20~130℃0~150℃0~200℃0~200℃
貯存溫度-40~100℃
長期穩定性典型:±0.1%FS/年         不超過:±0.2%FS/年
零點溫度漂移典型:±0.02%FS/℃       不超過:±0.05%FS/℃
靈敏度溫度漂移典型:±0.02%FS/℃       不超過:±0.05%FS/℃
過載能力60MPa以內2倍滿量程壓力,其它為滿量程的1.5倍
有效測量壽命﹥10^6壓力循環(P:10-90%FS)
抗振動性20g,(IEC 60068-2-6)
抗沖擊性20g,11mS
響應時間≤2ms
分辨率大于10-5(通常受限采集顯示設備,理論無限小)
負載電阻≤(U-12)/0.02 Ω(電流輸出)        >100KΩ(電壓輸出)
絕緣電阻200M?,100VDC
壓力接口M20*1.5 (典型);         G1/2,G1/4 (可轉接)
電氣連接接插件或直出電纜2m
接口及殼體材料304/316L不銹鋼
外殼防護IP65(插頭型)           IP67(電纜型)
安全防爆Ex iaⅡ CT6(本安)
傳感器膜片鈦合金膜片
產品重量約400克

注:①包含非線性、遲滯和重復性

選型參數對照表

型號量程精度輸出安裝螺紋電氣連接特定參數
SUAY70-100KPa~0
...10KPa
...100MPa
量程可選
3:±0.15%FS
2:±0.25%FS
1:±0.5%FS
0:±1%FS
A1:4-20mA
V1:0-5V
V2:1-5V
V3:0-10V
V4:0.5-4.5V
D:RS485
V0:定制

M1:M20*1.5

可選:

M2:G1/4

M3:G1/2

M0:定制

N1:直出2米
N2:赫斯曼插頭
N3:航空插頭

S:抗干擾

F:分體

式L:顯示表頭

E:本安防爆

T1:125℃

T2:150℃

T3:200℃

T4:250℃

T5: 380

T6:800℃(水冷)

SUAY70.1.A1.M1.N1.T2
選型提示:

選型提示:
             1. 被測介質應與產品接觸的材料相兼容,
             2. 選型附加功能代號"E” 本安防爆型,須經安全柵供電。
             3. 其它特殊要求,敬請與本公司商洽,并在訂單中注明。
